Изготовление шестерен

Изготовление цилиндрических шестерен с прямым и косым зубом .

Конические шестерени с круговым зубом и прямозубые .

Гипоидные пары .

Производство основных видов механических передач — червячные пары, солнечные шестерни, шеврон, Новикова, рейки, Питч, шестерни крана, звёздочки, муфты.

Возможности оборудования зубонарезания :

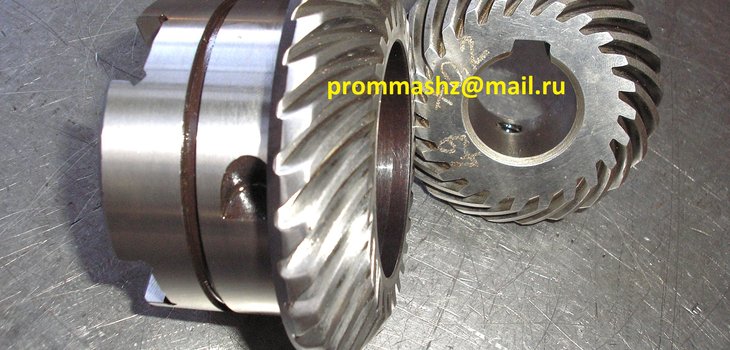

Конические шестерни  с круговым зубом или гипоидным смещением

метод обработки



диаметр обработки
мм

модуль
(мм)



достигаемая точность по
ГОСТ

достигаемая шероховатость
по ГОСТ

Зубонарезание

40 — 800

1-18

7– 8

1,6-2,5

Шестерни Конические с прямым зубом

метод обработки



диаметр обработки
мм

модуль
(мм)



достигаемая точность по
ГОСТ

достигаемая шероховатость
по ГОСТ

Зубострогание

40 — 500

1 — 10

7 – 8

1,6-2,5

Цилиндрические шестерни: косозубые, прямозубые с внутренним зацеплением

метод обработки



диаметр обработки
мм

модуль
(мм)



достигаемая точность по
ГОСТ

достигаемая шероховатость
по ГОСТ

Зубонарезание

40 — 1200

1 — 20

7 – 8

1,6-2,5

Зубонарезание шестерен производится  на отечественном оборудовании и машинах Gleason и Klingelnberg.

Зубонарезание цилидрических прямозубых шестерен

   ф 50…1200мм , модуль= 1…. 20



Изготовление косозубых цилиндрических шестерен

ф 50…1200мм , модуль=1…20

alt"цилиндрические косозубые шестерни"



Шестерни цилиндрические с внутренним зацеплением

alt"цилиндрические шестерни с внутренним зубом"



Изготовление конических прямозубых шестерен

до ф800мм  модуль= 1…. 18

alt"конические шестерни прямозубые"



Изготовление конических шестерен с круговым зубом  по чертежам  до ф800мм  модуль= 1…. 18

alt"косозубые конические шестерни"

Конические шестерни с внутренним прямым или косым зубом

Гипоидные  пары с диаметром колеса до 800мм , до 18 модуля для редукторов спецтехники и оборудования. Реверс-инжиниринг, высокоточное проектирование.

alt"Гипоидные пары"



Изготовление шестерен а валов  редукторов.

alt"производство запчастей редукторов"



Изготовление крановых запчастей.

alt"Крановые запчасти"



Звёздочки любого типа

alt"изготовление звёздочек"



Шкивы.

Планетарные передачи.

alt"изготовление планетарных передач"



Червячные передачи (пары, червячные колёса и червяки). Изготовление инструмента для нарезания червчных пар.

alt"червячные передачи"



Реечные передачи (рейки до 3000мм).

alt"изготовление реечных передач"



Шлицевые соединения (прямобочные, эвольвентные, треугольные). Изготовление инструмента для нарезки зацеплений. Электроэрозионная обработка.

alt"шлицевые передачи"

Блок шестерни.

Питчевые зацепления.

Зацепление Новикова.

Шнеки.

alt"шнек"

Изготовление вал шестерен различного исполнения.

alt"изготовление вал шестерен"

На имеющемся оборудовании производства достигаем :
шероховатость 0,8-2,5 точность 4-7

При изготовлении механических передач производим следующие виды работ: расчёты и наладка оборудования, изготовление и приобретение инструмента, зубонарезание, эрозионная обработка,  токарные работы универсальные и чпу, фрезерные работы чпу и на универсальном оборудовании, сварочные работы, обкатка, притирка, термообработка , шлифовка, сверление, балансировка, проектирование, изготовление чертежей по образцам, перерасчёт с импорных модулей на отечественные, изготовление приспособлений.

Производим и поставляем механические передачи для любой отрасли промышленности.

Для размещения заказа на изготовление механических передач, промышленных редукторов  вышлите чертежи и тз на центральную почту: prommashz@mail.ru


Изготовление шестерен  по образцам :

 Сможем определить стоимость и сроков работ и возьмёмсся ли вообще за копирование — получив  на нашу  почту  фото мех.передач,  эскизы   с  указанием  основных размеров, технологических отверстий, шпонпазов, оборотов работы зацеплений и характеристик оборудования. Посоветуем марки стали для изготовления, термическую обработку и другие операции для изготовления по образцу.

В наличии на  складе боле 3000 типоразмеров и наименований марок стали :  Поковки, круги, квадрат, шестигранник, лист.
